Concurso Público Nacional de Arquitetura - Teatro Municipal de Londrina - PR
Londrina, 21 de março de 2007
Vista aérea frontal
.
Vista aérea posterior
.

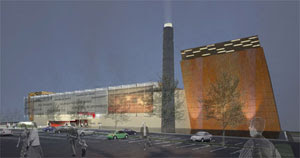

Vista frontal.
Vista acesso principal.
Boulevard cultural - vista foyer teatro 01.
Boulevard cultural - vista foyer teatro 2 e black box.
Corte longitudinal praça linear.
Corte longitudinal teatros .
Corte transversal teatro 2 e black box..
Planta nível 552.00
.
Planta nível 555.50
.
Planta nível 561.00
.
Uma cidade aberta ao mundo! Jovem e dinâmica, a cidade de londrina, 64 anos, é centro de grande importância econômica, política, social e cultural do paraná. Terceira cidade do sul do país, com cerca de meio milhão de habitantes, é considerada a décima quinta entre as cem melhores cidades para a realização de negócios.
.
No subsolo, propomos um sistema estrutural composto por pilares em concreto armado, modulados em malha 7,50x 7,50m, e lajes nervuradas.
Ficha Técnica
Autores: Amaury Sakakibara, André Luque, Fernanda Ferreira, Pablo Chakur e Thiago Nieves
Publicado originalmente em: www.vitruvius.com.br
Planta nível 552.00.
Planta nível 555.50.
Planta nível 561.00.
.
.
Memorial
Uma cidade aberta ao mundo! Jovem e dinâmica, a cidade de londrina, 64 anos, é centro de grande importância econômica, política, social e cultural do paraná. Terceira cidade do sul do país, com cerca de meio milhão de habitantes, é considerada a décima quinta entre as cem melhores cidades para a realização de negócios.
.
Famosa pela qualidade de vida e pela economia forte, fomenta o crescimento de setores de turismo, comércio, indústria, prestação de serviços e agronegócios que, ao aumentar a riqueza, propiciam o equilíbrio social.
Famosa pela qualidade de vida e pela economia forte, fomenta o crescimento de setores de turismo, comércio, indústria, prestação de serviços e agronegócios que, ao aumentar a riqueza, propiciam o equilíbrio social.
Considerações - O Espetáculo
.
No brasil, o teatro surge como obra de jesuítas empenhados na catequese dos índios.
O teatro é edifício, mas define também a representação dramática da arte.
O espetáculo teatral provoca reflexão. A dimensão artística desta reflexão se apóia em uma tríade: aquele que vê (espectador), o que se vê (espetáculo) e o que se fantasia.
.
No brasil, o teatro surge como obra de jesuítas empenhados na catequese dos índios.
O teatro é edifício, mas define também a representação dramática da arte.
O espetáculo teatral provoca reflexão. A dimensão artística desta reflexão se apóia em uma tríade: aquele que vê (espectador), o que se vê (espetáculo) e o que se fantasia.
.
Premissas
O partido arquitetônico do conjunto é norteado pelos seguintes critérios:
.
...
- Respeito ao sítio.
- Respeito ao sítio.
.
A solução proposta implanta o conjunto, orientada pela topografia do terreno e dela tirando partido para organizar os fluxos e transpor o desnível do terreno.
.A solução proposta implanta o conjunto, orientada pela topografia do terreno e dela tirando partido para organizar os fluxos e transpor o desnível do terreno.
..
- Regeneração da natureza
- Regeneração da natureza
.
Notamos que boa parte da mata existente no terreno foi removida no projeto de duplicação da rua Attílio Octavio Bizato. Levando-se em conta esta informação, optamos pela não construção junto à face norte do terreno, o que possibilita a implantação de uma praça linear. Um corredor verde que se conecta à área arborizada mantida, na confluência com a av. Dez de dezembro com o condomínio marco zero. Desta forma, provocamos a regeneração do verde e o oferecemos à cidade.
Notamos que boa parte da mata existente no terreno foi removida no projeto de duplicação da rua Attílio Octavio Bizato. Levando-se em conta esta informação, optamos pela não construção junto à face norte do terreno, o que possibilita a implantação de uma praça linear. Um corredor verde que se conecta à área arborizada mantida, na confluência com a av. Dez de dezembro com o condomínio marco zero. Desta forma, provocamos a regeneração do verde e o oferecemos à cidade.
Arquitetura, uma estratégia de ocupação
.
Inserir urbanisticamente o conjunto, sem negar quaisquer de suas faces. Integrá-lo à cidade, como um espaço de disseminação cultural.
Inserir urbanisticamente o conjunto, sem negar quaisquer de suas faces. Integrá-lo à cidade, como um espaço de disseminação cultural.
..
O conhecimento é a base da construção da sociedade e da evolução intelectual humana. Levando-se em conta este conceito, estabelecemos a implantação dos edifícios de acordo com seu caráter primordial de uso.
O conhecimento é a base da construção da sociedade e da evolução intelectual humana. Levando-se em conta este conceito, estabelecemos a implantação dos edifícios de acordo com seu caráter primordial de uso.
. .
Optamos pela valorização do pedestre. Uma menor quantidade de vagas para autos foram dispostas no nível da rua. Com isso, foram liberados espaços para a praça linear e o boulevard cultural, que organizam os espaços construídos.
Optamos pela valorização do pedestre. Uma menor quantidade de vagas para autos foram dispostas no nível da rua. Com isso, foram liberados espaços para a praça linear e o boulevard cultural, que organizam os espaços construídos.
. .
As construções se definem, basicamente, em 03 corpos:
As construções se definem, basicamente, em 03 corpos:
.
Junto à face norte do terreno, implantamos o edifício didático/administrativo, com acesso também pelo condomínio marco zero através da praça linear, reforçando um caráter local de uso. Um dos passeios da praça é a continuação da calçada do condomínio e, ao longo dele, propomos áreas locáveis de comércio e serviços, que provêem receita ao complexo.
Junto à face norte do terreno, implantamos o edifício didático/administrativo, com acesso também pelo condomínio marco zero através da praça linear, reforçando um caráter local de uso. Um dos passeios da praça é a continuação da calçada do condomínio e, ao longo dele, propomos áreas locáveis de comércio e serviços, que provêem receita ao complexo.
..
À frente do lote, situada à rua Attilio Octavio Bizato, junto às divisas leste e oeste, estão implantadas as 03 salas de espetáculos. Embasadas pelo boulevard cultural que, protegido por cobertura que dá unidade ao conjunto, rasga o terreno transversalmente, transpondo o desnível do terreno de forma linear e dinâmica. Entremeados pelo boulevard cultural, os foyers dos teatros se olham e, juntamente com o edifício didático/administrativo, configuram o espaço.
.
À frente do lote, situada à rua Attilio Octavio Bizato, junto às divisas leste e oeste, estão implantadas as 03 salas de espetáculos. Embasadas pelo boulevard cultural que, protegido por cobertura que dá unidade ao conjunto, rasga o terreno transversalmente, transpondo o desnível do terreno de forma linear e dinâmica. Entremeados pelo boulevard cultural, os foyers dos teatros se olham e, juntamente com o edifício didático/administrativo, configuram o espaço.
.
.
- A nova paisagem local
.
Definimos uma relação sustentável entre o edificado e o não edificado, entre o novo e o existente, solidificando o caráter multidisciplinar da manifestação cultural.
Definimos uma relação sustentável entre o edificado e o não edificado, entre o novo e o existente, solidificando o caráter multidisciplinar da manifestação cultural.
..
A chaminé, como único elemento preservado do condomínio marco zero e que sinaliza o novo que chega, representa o marco 01 cultural de londrina. Assim como outrora, os trilhos do trem sinalizavam a chegada do desenvolvimento.
A chaminé, como único elemento preservado do condomínio marco zero e que sinaliza o novo que chega, representa o marco 01 cultural de londrina. Assim como outrora, os trilhos do trem sinalizavam a chegada do desenvolvimento.
..
Em harmonia com o edificado, a chaminé recebe à sua volta um generoso espelho d´água, que a destaca logo no acesso principal do conjunto, e reforça sua verticalidade.
.Em harmonia com o edificado, a chaminé recebe à sua volta um generoso espelho d´água, que a destaca logo no acesso principal do conjunto, e reforça sua verticalidade.
A Implantação
.
Definição de acessos
Seguindo a estratégia de ocupação do lote, propomos que os acessos de veículos, assim como o generoso acesso de pedestres, sejam feitos pela rua Attilio Octavio Bizato.
Definição de acessos
Seguindo a estratégia de ocupação do lote, propomos que os acessos de veículos, assim como o generoso acesso de pedestres, sejam feitos pela rua Attilio Octavio Bizato.
..
Pelo condomínio, uma praça linear, de caráter local, conduz o pedestre para dentro do complexo, conectando-se até o boulevard cultural.
Pelo condomínio, uma praça linear, de caráter local, conduz o pedestre para dentro do complexo, conectando-se até o boulevard cultural.
..
A rampa de veículos, que dá acesso ao subsolo de estacionamento, se prolonga transformando-se em circulação de apoio a serviços e conectando as duas extremidades do terreno.
A rampa de veículos, que dá acesso ao subsolo de estacionamento, se prolonga transformando-se em circulação de apoio a serviços e conectando as duas extremidades do terreno.
O Complexo
.
Com acesso principal pela rua Attilio Octavio Bizato, na cota 557, uma generosa esplanada, marcada pela presença da água, conduz o fluxo de pedestres à cota 555,50, através do boulevard cultural. Protegida e arborizada, transpõe o desnível natural do terreno e articula o programa de atividades, conectando-se à cota 552,00 através da praça linear na face norte do lote.
Com acesso principal pela rua Attilio Octavio Bizato, na cota 557, uma generosa esplanada, marcada pela presença da água, conduz o fluxo de pedestres à cota 555,50, através do boulevard cultural. Protegida e arborizada, transpõe o desnível natural do terreno e articula o programa de atividades, conectando-se à cota 552,00 através da praça linear na face norte do lote.
..
Dispostos ao longo deste boulevard estão os acessos às duas salas de teatro, ao black box, espaços de exposições e edifício didático/ administrativo.
Dispostos ao longo deste boulevard estão os acessos às duas salas de teatro, ao black box, espaços de exposições e edifício didático/ administrativo.
.
Intercalado por áreas ajardinadas e espaços de estar, convivência e manifestações culturais, os foyers dos teatros abrem-se à este espaço e às demais circulações contemplativas.
Intercalado por áreas ajardinadas e espaços de estar, convivência e manifestações culturais, os foyers dos teatros abrem-se à este espaço e às demais circulações contemplativas.
..
Uma grande cobertura metálica, partindo das caixas cênicas das duas salas, recobre e protege o boulevard, conferindo unidade estética, visual e espacial ao conjunto.
Uma grande cobertura metálica, partindo das caixas cênicas das duas salas, recobre e protege o boulevard, conferindo unidade estética, visual e espacial ao conjunto.
...
Os Teatros
.
Teatro 01
Teatro 01
.
Implantado junto à divisa leste, tem acesso a seu foyer pela cota 555,5 através de ponte que transpõe o espelho d’água.
Implantado junto à divisa leste, tem acesso a seu foyer pela cota 555,5 através de ponte que transpõe o espelho d’água.
..
Separado do boulevard apenas espacialmente pelo espelho d’água, o foyer se destaca, emoldurado, sem quaisquer barreiras visuais. Comporta platéia inferior e superior de 881 e 239 espectadores respectivamente, perfazendo um total de 1120 lugares.
Separado do boulevard apenas espacialmente pelo espelho d’água, o foyer se destaca, emoldurado, sem quaisquer barreiras visuais. Comporta platéia inferior e superior de 881 e 239 espectadores respectivamente, perfazendo um total de 1120 lugares.
..
O balcão superior conecta-se visualmente com o boulevard e, consequentemente, com as demais salas de espetáculo.
.
O balcão superior conecta-se visualmente com o boulevard e, consequentemente, com as demais salas de espetáculo.
.
Teatro 02
.
Com acesso pelo boulevard que conduz a platéia até o foyer na cota 561 (mesma cota do balcão do teatro 01), abre suas perspectivas de visão para o boulevard, conservando a premissa de integração visual do complexo. Com capacidade para 465 espectadores, conformação de teatro italiano, assim como o teatro 01, porém sem fosso para orquestra.
Com acesso pelo boulevard que conduz a platéia até o foyer na cota 561 (mesma cota do balcão do teatro 01), abre suas perspectivas de visão para o boulevard, conservando a premissa de integração visual do complexo. Com capacidade para 465 espectadores, conformação de teatro italiano, assim como o teatro 01, porém sem fosso para orquestra.
..
Black Box
. .
Espaço de uso múltiplo e de multiplicidade formal espacial. Espaço dinâmico, lúdico, transformável, componível, adequável.
Espaço de uso múltiplo e de multiplicidade formal espacial. Espaço dinâmico, lúdico, transformável, componível, adequável.
.
Possui estruturas flexíveis de pisos e forros, permitindo composições múltiplas de palco e platéia. Pode-se compor 01 ou mais cenas, 01 ou mais platéias, 01 ou mais salas. Paredes laterais retráteis recolhem-se possibilitando sua abertura ao exterior, ampliando seus limites e estendendo o espetáculo ao boulevard cultural. Eis a transposição da cena para além dos limites físicos da sala!.
Possui estruturas flexíveis de pisos e forros, permitindo composições múltiplas de palco e platéia. Pode-se compor 01 ou mais cenas, 01 ou mais platéias, 01 ou mais salas. Paredes laterais retráteis recolhem-se possibilitando sua abertura ao exterior, ampliando seus limites e estendendo o espetáculo ao boulevard cultural. Eis a transposição da cena para além dos limites físicos da sala!.
Edifício didático/Administrativo
..
Com caráter local e funcionamento independente, articula os espaços funcionais através de seu subsolo, que abriga oficinas, salas de figurino, depósitos e salas de apoio a serviços. Centralizado em relação às 03 salas de espetáculo, exerce função de ponte, interligando através de circulação técnica, as áreas de serviços e apoio aos espetáculos.
Com caráter local e funcionamento independente, articula os espaços funcionais através de seu subsolo, que abriga oficinas, salas de figurino, depósitos e salas de apoio a serviços. Centralizado em relação às 03 salas de espetáculo, exerce função de ponte, interligando através de circulação técnica, as áreas de serviços e apoio aos espetáculos.
.
No térreo, cota 555,5, espaços locáveis destinados a serviços e comércios básicos geram receita e dão vida ao complexo.
No térreo, cota 555,5, espaços locáveis destinados a serviços e comércios básicos geram receita e dão vida ao complexo.
..
Na cota 561, o edifício abriga salas de atividades, cênicas, corporais, visuais, biblioteca, música, instrumentos, áreas administrativas e grande varanda contemplativa que se abre para o boulevard, integrando o uso acadêmico ao complexo cultural.
.Na cota 561, o edifício abriga salas de atividades, cênicas, corporais, visuais, biblioteca, música, instrumentos, áreas administrativas e grande varanda contemplativa que se abre para o boulevard, integrando o uso acadêmico ao complexo cultural.
Estruturas/Materiais
No subsolo, propomos um sistema estrutural composto por pilares em concreto armado, modulados em malha 7,50x 7,50m, e lajes nervuradas.
.
A cobertura metálica, composta por treliças, telhas metálicas e painéis de vidro, recobre o boulevard e se apóia na estrutura de concreto das salas de espetáculo.
A cobertura metálica, composta por treliças, telhas metálicas e painéis de vidro, recobre o boulevard e se apóia na estrutura de concreto das salas de espetáculo.
..
As platéias e caixas cênicas dos teatros são em concreto armado, os urdimentos são revestidos por painéis de aço corten. As coberturas em lajes tipo steel deck apoiadas em treliças metálicas.
As platéias e caixas cênicas dos teatros são em concreto armado, os urdimentos são revestidos por painéis de aço corten. As coberturas em lajes tipo steel deck apoiadas em treliças metálicas.
.
No edifício de didático administrativo, a estrutura é modular, composta por pilares de concreto armado e lajes nervuradas.
No edifício de didático administrativo, a estrutura é modular, composta por pilares de concreto armado e lajes nervuradas.
..
Conforto Térmico
As salas de teatro, camarins e exposições serão condicionadas artificialmente pelo sistema tipo fan coil.
As salas de teatro, camarins e exposições serão condicionadas artificialmente pelo sistema tipo fan coil.
..
Para cobertura de proteção do boulevard, propomos que seja composta por áreas fechadas e por um grande painél envidraçado central. Este painél, em vidros refletivos incolores para controle solar, protege o percurso das intempéries. Sua transparência inunda o boulevar cultural de luz natural..
Para cobertura de proteção do boulevard, propomos que seja composta por áreas fechadas e por um grande painél envidraçado central. Este painél, em vidros refletivos incolores para controle solar, protege o percurso das intempéries. Sua transparência inunda o boulevar cultural de luz natural..
Ficha Técnica
Autores: Amaury Sakakibara, André Luque, Fernanda Ferreira, Pablo Chakur e Thiago Nieves
Publicado originalmente em: www.vitruvius.com.br
