domingo, 12 de abril de 2009

Ana Gabriella de Freitas

Casa Noturna em João Pessoa - PB








Implantação e Coberta

Um dos pontos primordiais para a elaboracao da proposta do anteprojeto para a Casa Noturna foi a insercao do edificio no terreno, buscando o melhor aproveitamento da area e sua interacao com o meio externo.
.
Por se tratar de um terreno irregular, a edificacao, que prima pela forma pura do quadrado, foi implantada de forma a respeitar o recuo frontal de cinco metros.
.

A melhor orientacao para o bloco em relacao a insolacao e ventilacão predominante foi analisada, para garantir o melhor conforto termico aos ambientes. Portanto, a Casa Noturna foi locada de maneira a receber a ventilacao sudeste, privilegiando as areas de setor social.
.
Na area externa foram criadas as areas de empracamento com canteiros e um banco em semicirculo, bem como os estacionamentos de servico, contando com 5 vagas, alem do estacionamento para os artistas, com 3 vagas. Na porcao oeste, foram locadas as areas de lixo e gas.
.
As aberturas do subsolo, com estrutura metalica e policarbonato também podem ser observadas na implantacao. A paginacao dos passeios foi feita com blocos de concreto intertravados, com pigmentacao na cor cinza.
.
A coberta da edificacao e toda em laje impermeabilizada, assim como as marquises que formam o conjunto. Na coberta sera instalada a central de ar para colocacao dos equipamentos de ar split, circundada por um gradil tipo brise da Hunter Douglas, cujo acesso e feito por um alcapão localizado acima da escada de servico.
.

Subsolos

Os pavimentos Subsolo 01 e 02, a 3.00 e 6.00 metros abaixo do nivel 0.00 respectivamente, foram criados para suprir o numero minimo de vagas exigidos pela STTrans. Considerando que o anteprojeto da Casa Noturna esta sendo proposto para um publico de 400 pessoas e estabelecendo a relacao de 1 vaga para cada quatro pessoas, temos um total de 100 vagas exigidos por lei. Para tanto, foi necessario propor dois subsolos que totalizaram 133 vagas
para carros, das quais 2 vagas sao adequadas para PNE (portadores de necessidades especiais) e 55 vagas para motos.
.
O subsolo 01 é ocupado pelo estacionamento, por um depósito e pelo poco do elevador. No subsolo 02, alem do estacionamento e do deposito, encontra-se tambem a area reservada para os geradores.

Uma circulacao vertical foi criada interligando os dois subsolos e permitindo a acessibilidade, haja vista tratar-se de um a rampa com inclinacao de 8,33%. E por meio desta que se tem acesso ao pavimento terreo.
.
A ventilacao e iluminacao desses pavimentos foram feitas por meio de aberturas que se repetem desde o pavimento terreo, permitindo a aeracao do ar.

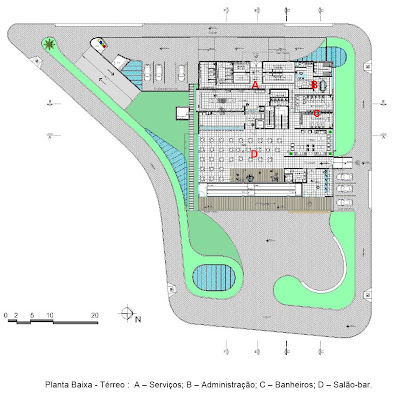

Pavimento Térreo
.
O terreo encontra-se no nivel 0.50, abrangendo todo o setor administrativo e de servicos, o hall de acesso social e dos artistas, os caixas e o bar principal, bem como o palco, camarim e a bateria de banheiros femininos e masculinos Neste pavimento se observa a setorizacao dos espacos, diferenciando os acessos e circulacoes.

O acesso social e feito pela entrada principal, abrigada por uma grande marquise em concreto e marcada por uma passarela em madeira de 3 metros de largura e 30 metros de comprimento, um amplo espaco com intuito de evitar-se o tumulto e desconforto, no caso de filas, durante o funcionamento da Casa Noturna.
.
Na lateral esquerda, o acesso dos artistas e feito por uma rampa ligada diretamente a uma circulacao que da acesso ao palco e ao camarim, evitando o cruzamento com o publico. O camarim e composto por uma sala e um lavabo, adaptado para PNE, contribuindo para o conforto e comodidade dos artistas.
.
O acesso de servico e feito pela porcao posterior do estabelecimento, onde tambem se concentra todas as areas de apoio e administracao.
.

Area Social
.
O setor social no terreo inclui o espaco ocupado pelos caixas, pelo salao bar e pelo lounge, alem dos banheiros femininos e masculinos.
.
O salao e composto pelo bar, pela area das mesas e palco, pelas escadas e elevador. O lounge se configura em uma area mais reservada e intimista. Os banheiros possuem ampla area, todos adaptados aos portadores de necessidades especiais.
.
Todas as circulacoes estao projetadas de forma a permitir o livre acesso a qualquer individuo, possibilitando o giro da cadeira - de rodas.
.




Servicos
.
O setor de servicos compreende o almoxarifado, que inclui o deposito de bebidas, o deposito de alimentos e o DML; uma pequena area de servico, para execucao de servicos gerais; os vestiarios feminino e masculino, adaptados para PNE; a cozinha, incluindo a despensa, integrada ao bar e a praca de garcons atraves de um passa-pratos. Todos esses ambientes estao interligados por uma circulacao central de servico.
.
Administracao
.
O setor administrativo abriga a sala de administracao com banheiro; uma sala de descanso, permitindo ao proprietario do estabelecimento usufruir de conforto em seu ambiente de trabalho; uma sala de reuniao, ligada a administracao e com acesso direto a circulacao de servico; e uma sala de processamento de dados (CPD).
.

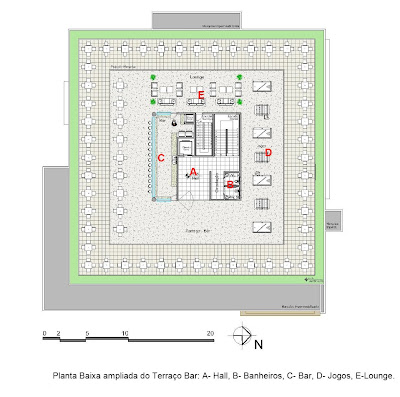

Primeiro Pavimento – Terraço Bar
.
No primeiro pavimento (+4.15m) encontra-se o Terraco Bar, area aberta do estabelecimento, que promove uma interacao e um dialogo com a paisagem e o entorno imediato. Trata-se de um espaco mais descontraido, composto de uma ampla area para mesas, um ambiente de jogos, bar e um lounge.
.
O Hall de acesso e os banheiros, dois lavabos adaptados para PNE, sendo 1masculino e o outro feminino, compoem nesse pavimento, juntamente com as circulacoes verticais, o unico bloco fechado. A diferenciacao de pisos nesse ambiente, ora em porcelanato rustico, ora em marmore boticino tratado, promovem uma delimitacao dos espacos sem que seja necessario a construcao de barreiras fisicas.
.
O bloco central e todo revestido em madeira ipe ripada, completando a interacao com a paisagem circundante.




Segundo Pavimento – Boate
.
O terceiro pavimento abriga a Boate do estabelecimento proposto, uma caixa fechada, com pequenos rasgoes de iluminacao, composta pela pista de danca, cabine do Dj, banheiros feminino e masculino, lounge e bar.
.
Nesse pavimento, a iluminacao representa o grande diferencial do ambiente, apresentando-se portanto, uma planta de forro com indicacoes do funcionamento do sistema a ser adotado. E importante lembrar que a especificacao da iluminacao e acustica nesse trabalho estao aqui indicadas como diretrizes a serem seguidas na concepcao futura dos projetos de interiores, acustico e luminotecnico, haja vista que tais solucoes necessitariam de uma concepcao mais detalhada.







Corte transversal
.
Corte longitudinal

.
.
Ficha técnica
.
Trabalho Final de Graduação
Instituição: Unipê
Ano: 2008
Orientador: Oliveira Júnior
Imagens: Rafael Targa
